　　2．1 噴霧降塵節制器硬件布局



　　

　　2．2 噴霧降塵節制器硬件電路
　　

接待進入IT技能社區論壇，與200萬技強職員互動交換 >>進入

　　

【責編:ivy】

　　

　　連年來，電力載波通訊技能和LED井下照明技能成長敏捷。本文操作這些技能，按照礦井現真相形的各類要求，計劃了一套適用有用的自動噴霧降塵節制體系。

　　弁言
　　

　　

　　1 噴霧降塵節制體系總體計劃
　　
　　

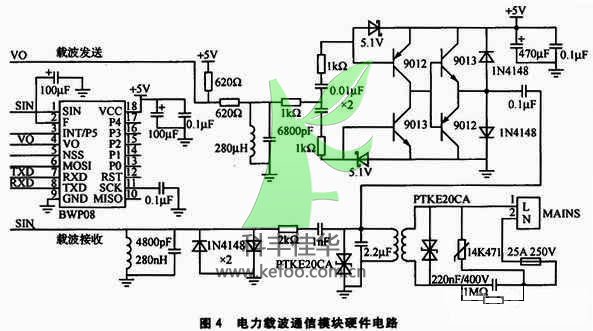

　　電力載波通訊模塊硬件電路如圖4所示�；厥蛰d波信號調制解調器BWP08。它是一款單相電力線載波調制解調器，回收5～12 V寬電壓計劃，載波波特率為100～600 bps可調；有多種按口方法可供選擇，包羅UART、SPI等接口，可以利便地與單片機毗連舉辦數據通訊。模塊回收擴頻編碼方法，抗滋擾手段強，數據傳輸靠得住，通訊間隔在200 m內。節制信號從單片機的串口發送給調制解調器，調制后的信號通過功率放大，然后輸出耦合到電力線上；電力線上的載波信號通過輸入耦合、濾波、放大后，顛末調制解調器解調后送至單片機的串口。

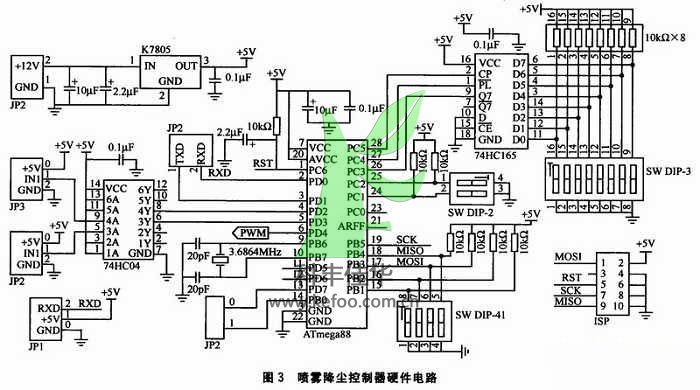

　　噴霧降塵節制器硬件電路圖如圖3所示。節制器選用AVR系列高機能、低功耗的8位AVR微節制器ATmega88。它具有先輩的RISC布局和8 KB體系內可編程的Flash，數據吞吐率高達1 MIPS／MHz，可以緩解體系功耗和處理賞罰速率之間的抵牾；事變溫度范疇較量寬(-40～85℃，完全滿意井下情形要求；節制器電路具有地點設定和噴霧模式設定模塊。
　　
　　基于電力載波通訊的煤礦噴霧降塵節制體系總體布局如圖1所示。體系有多少個噴霧降塵節制器和執行電磁閥構成。每個節制器節制兩個電磁閥，節制器之間通過電力載波通訊。節制器依次安裝在采煤事人情支架上，當采煤機運行時，安裝在采煤機上的紅外定位裝置發射定位信號，吸取到采煤信號的節制器作為主節制器節制其他節制器舉措，電磁閥完成噴霧降塵使命。
　　煤礦粉塵首要存在于采煤、掘進、運輸?shù)裙φn場合，噴霧加濕系統，個中采煤事人情產塵量約占45％～80％，噴霧降溫設備，是粉塵濃度最高的場合。跟著采煤機器化水平的進步，產塵量也在增大。煤礦粉塵濃度高輕易引起火警和爆炸，造成安詳事情。其它，粉塵對礦工身材康健危害很大，使礦工患上職業塵肺病。傳統的噴霧降塵要領是回收人工節制或牢靠模式液控來實現，該要領降塵結果欠好，耗水量大，影響功課情形。

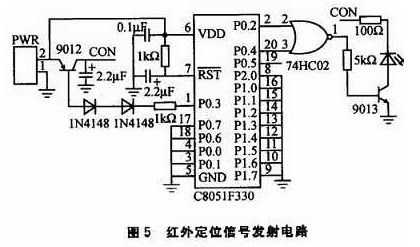

　　紅外定位信號發射電路如圖5所示。當采煤機運行時，通過安裝在采煤機上的紅外定位裝置發射紅外定位信號，節制器上的吸取部門吸取到信號后即可確定采煤機的位置。吸取到采煤機信號的節制器作為主節制器，節制位于采煤事人情下風向的節制器實驗噴霧降塵功課。紅外定位電路選用了Silicon Labs公司的C8051F330單片機、紅外發射二極管和一體化吸取頭，功耗低，事變不變且信號偏向性好。

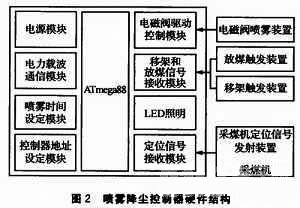

　　如圖2所示，噴霧降塵節制器包羅電源模塊、電力載波通訊模塊、噴霧時刻設定模塊、節制器地點設定模塊、移架和放煤信號吸取模塊、采煤機塵源跟蹤紅外定位信號吸取模塊、LED照明、電磁閥驅動節制模塊等。電源模塊給單片機、電磁閥和大功率LED供電。通訊模塊認真將主節制器的節制信號發送給其他節制器，通過電力線載波來實現。節制器上的定位信號吸取模塊認真吸取來自采煤機、支架和放煤手柄上的信號，并做出響應的舉措，開啟電磁閥實驗噴霧功課。

　　
　　
