電磁閥節制電路由IC內電路、電阻器R2、R3、晶閘管VT、電容器C4和電磁水閥YV構成。
　　元器件選擇
　　調理RP2的阻值，可改變延時時刻。
　　光控電路由光敏電阻器RGl、RG2、電位器RPl、RP2、電容器Cl-C3和時基集成電路IC構成。
　　VS選用2CW56型硅穩壓二極管。
　　VT選用TLC336A型雙向晶閘管。

　　lC選用NE555型時基集成電路。
　　+6V穩壓電源電路由照明燈ELl、EL2、電阻器R4、R5、開關S、二極管VDl、VD2、濾波電容器C5、C6、穩壓二極管VS和晶體管V構成。
　　V選用S8050或3DGl2型硅NPN晶體管。

　　IC置位后，C2通過RP2充電，延時一段時刻后 (當C2兩頭電壓充至4V時)，IC復位，噴霧加濕系統，3腳又變?yōu)榈碗娖剑?a href="http://www.xelbxh.com">噴霧加濕系統，VT截至，YV封鎖，規復噴霧除塵。

　　本例先容的礦井噴霧除塵節制器，回收光電檢測節制技能，可用于礦井的井下水幕噴霧除塵。
　　Cl和C3選用獨石電容器或滌綸電容器;C2和C5均選用耐壓值為16V的鋁電解電容器;C4選用耐壓值為400V的滌綸電容器。

　　S選用觸頭電流容量大于5A的交換電源開關。
　　電路事變道理
　　RGl和RG2選用亮阻小于2kΩ、暗阻大于lMΩ的光敏電阻器。
　　VL選用φ3mm的高亮度發光二極管。
　　交換220V電壓經R5限流后加至ELl、EL2構成的并聯電路上，將ELl和EL2點亮。R5上發生的電壓降經VDl和VD2整流、C6濾波及VS、V、R4、C5等穩壓后，為光控電路提供+6V電壓。
　　調理RPl的阻值，可改變光控的迅速度。
　　LED指示電路由電阻器Rl和發光二極管VL構成。
　　VDl和VD2均選用1N4007型硅整流二極管。
　　Rl和R4均選用1/4W金屬膜電阻器;R2選用lW的金屬膜電阻器;R3選用1/2W金屬膜電阻器;R5選用lOW的水泥電阻器。
　　接通開關S后，照明燈ELl和EL2點亮，但+6V電壓消散，電磁閥封鎖，水霧除塵裝置不受光控電路節制。
　　YV行使原除塵器的電磁水閥。

　　當有人或車顛末光控通路，將照在RGl、RG2上的光澤遮住時，RGl和RG2由低阻狀態變?yōu)楦咦锠顟B(tài)，IC因2腳變?yōu)榈碗娖蕉�置位�?腳輸出高電平，VT受觸發導通，電磁水閥通電開啟，使管內水壓降落，而遏制噴霧。

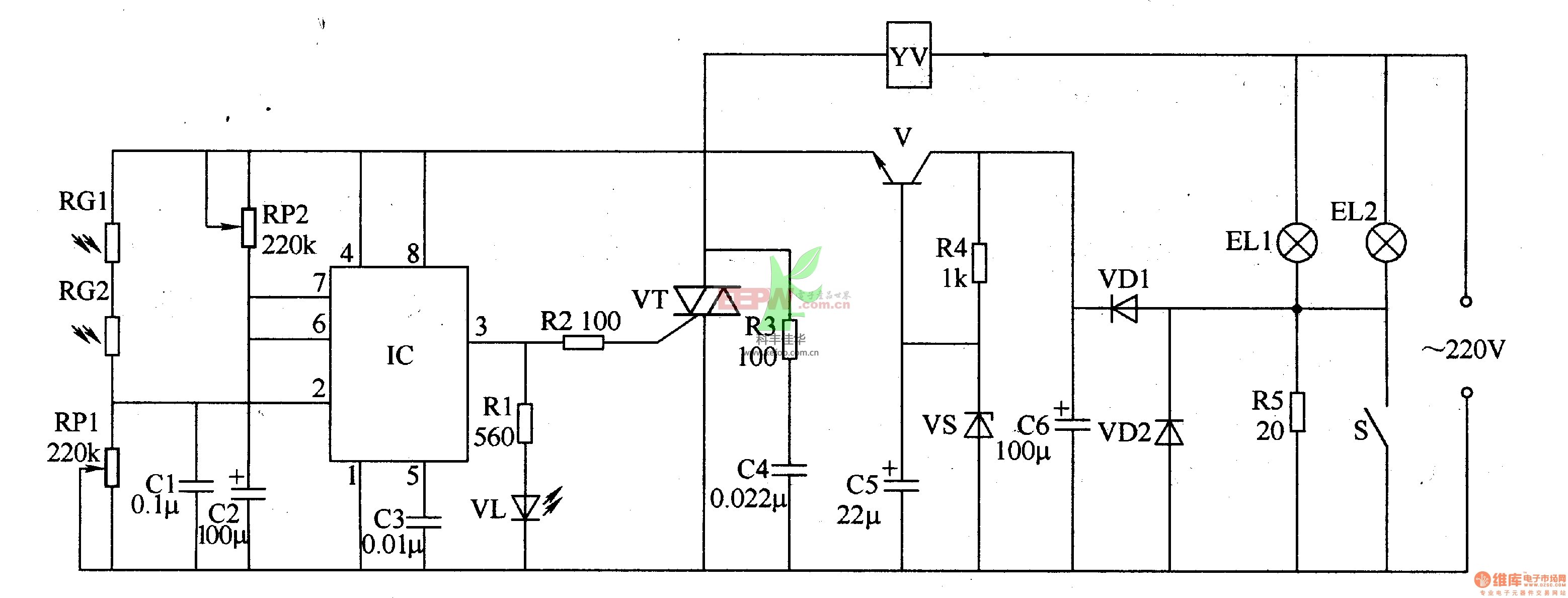

　　該礦井噴霧除塵節制器電路由+6V穩壓電源電路、光控電路、LED指示電路和電磁閥節制電路構成，如圖8-34所示。

　　ELl和EL2作為光電節制電路的光源。在ELl和EL2點亮后，RGl和RG2受燈光照射而呈低阻狀態，使IC的2腳變?yōu)楦唠娖�，IC內電路復位，3腳輸出低電平，VT截至，電磁水閥YV封鎖，使水幕噴霧管內壓力增大，從噴水嘴噴出水霧舉辦除塵。
　　RPl和RP2選用有機實心電位器或可變電阻器。
